🔌 DCDC 动态调压计算器
PWM 电源反馈网络分析
Powered by Avnet Kaspa Wu

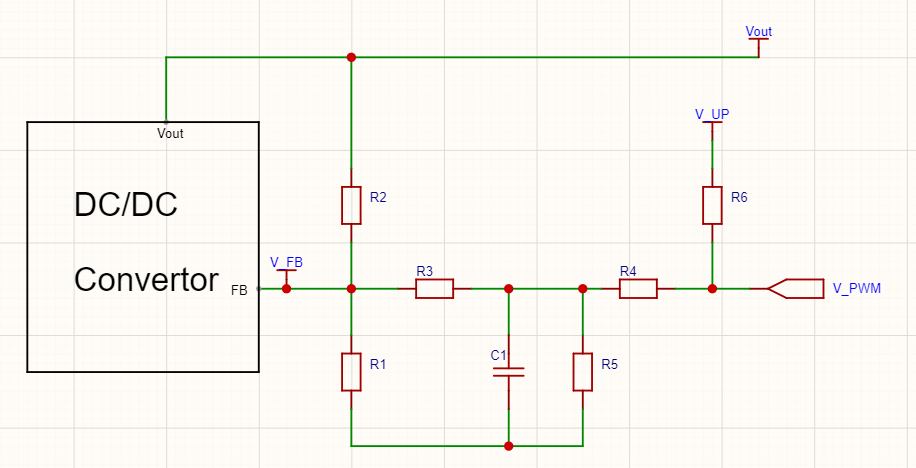

V_FB = V_out×[R1||(R3+R5||R4)] / [R1||(R3+R5||R4)+R2]
+ V_PWM×[(R2||R1+R3)||R5] / [(R2||R1+R3)||R5+R4] × (R2||R1)/(R2||R1+R3)
求电阻
计算 V_FB
求 V_out
求解器
求精确值
目标 V_OUT 区间(受控值):
V_OUT (V) 最小
V_OUT (V) 最大
V_PWM 区间:(调压控制信号)
V_PWM (V) 最小
V_PWM (V) 最大
V_FB (芯片Vfb电压)
R2 (单位Ω,芯片推荐的上拉电阻)
R4 (单位Ω,影响V_PWM的输入阻抗)
C1 低通滤波的截止频率 (Hz)
V_PWM悬空时的V_OUT (V)
上拉节点电压 V_UP (V)
求解电阻组合
求解结果
选择要计算的电阻:
R1
R2
R3
R4
R5
目标 V_FB (V)
V_out (V)
V_PWM (V)
已知电阻(Ω):
R1
R2
R3
R4
R5
计算电阻值
计算结果
0
Ω
V_out (V)
V_PWM (V)
R1 (Ω)
R2 (Ω)
R3 (Ω)
R4 (Ω)
R5 (Ω)
计算 V_FB
反馈电压 V_FB
0
V
V_FB (V)
V_PWM (V)
R1 (Ω)
R2 (Ω)
R3 (Ω)
R4 (Ω)
R5 (Ω)
计算 V_out
输出电压 V_out
0
V
